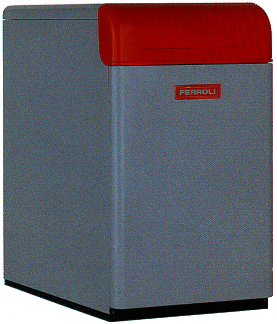

En los Grupos Térmicos GNTK M UNIT se combinan la Caldera de hierro fundido GN M y el Quemador SUN, dotándoles de un intercambiador de placas de acero inoxidable, de gran producción de Agua Caliente Instantánea.
Estos Grupos Térmicos, tienen una potencia útil máxima de 27.000 kcal/h.

INTERCAMBIADOR DE A.C.S.

Los Grupos Térmicos GNTK M UNIT, han sido equipados con un intercambiador de placas de acero inoxidable, mediante el cual se puede transferir al agua sanitaria la totalidad de la potencia de la Caldera, pudiendo alcanzarse hasta 15 litros/minuto de Agua Caliente Sanitaria, con un salto térmico de 30º C.

El Grupo Térmico va equipado con:

• Bomba de aceleración, de caudal-presión regulable
• Vaso de expansión cerrado
• Válvula de seguridad
• Purgador automático de aire
• Válvula de tres vías motorizada

Todos estos componentes van montados en el interior del Grupo Térmico, facilitando su instalación.

PANEL DE MANDOS


Desde el panel de mandos se gobierna el Grupo Térmico GNTK M UNIT, y en él se incluyen:

• Interruptor/Conmutador Verano/invierno
• Termostato regulación calefacción
• Lámpara señalización y desbloqueo quemador
• Termostato seguridad de rearme manual
• Termohidrómetro
• Reloj programador (opcional)

FUNCIONAMIENTO


Mediante el Posicionador Verano/Invierno, el Grupo Térmico, puede funcionar de dos formas diferentes-.

Posición Invierno: En esta posición el Grupo Térmico produce agua caliente para el circuito de calefacción, gobernado por el termostato de caldera, o por un eventual termostato de ambiente. Cuando el fluxostato detecta consumo de A.C.S., la válvula de tres vías cambia automáticamente, permitiendo de esta manera ceder la totalidad de la potencia al agua sanitaria.

CALORIFUGADO Y ENVOLVENTES

En todos los Grupos Térmicos FÉRROLI, el cuerpo de la caldera está cubierto por un aislamiento de 60 mm de espesor que reduce las pérdidas de calor a valores no significativos.

Un juego de envolventes de chapa de acero, pintadas al horno con resinas epoxi, unidas entre sí con clips metálicos, configuran un mueble, de agradable estética, en cuyo interior se aloja el quemador.
